Como os fabricantes de componentes de estruturas de aço que podem ser personalizados para vários conjuntos de equipamentos podem otimizar o projeto estrutural dos componentes de estruturas de aço para melhorar a capacidade de carga e a leveza?
No customização e fabricação de componentes de estruturas metálicas para conjuntos completos de equipamentos , otimizar o projeto estrutural para melhorar simultaneamente a capacidade de suporte de carga e obter leveza é a questão central para equilibrar desempenho, custo e eficiência. Este processo requer a combinação de propriedades de materiais, princípios mecânicos, processos de fabricação e condições reais de trabalho para atingir o objetivo através de uma estratégia de projeto sistemática. A seguinte descrição detalhada dos métodos específicos de múltiplas dimensões:
1. Otimização baseada nas propriedades do material: Escolha a “base” certa para obter o dobro do resultado com metade do esforço
A seleção e aplicação razoável de materiais são os pré-requisitos para a otimização estrutural. A resistência, tenacidade, densidade e outros parâmetros de diferentes aços variam significativamente e precisam ser combinados com precisão de acordo com os requisitos de suporte de carga dos componentes, ambiente de trabalho e outros fatores.
Aplicação de aço de alta resistência: O uso de aço de baixa liga e alta resistência com maior resistência ao escoamento (como Q355, Q460, etc.) pode reduzir a espessura do material sob as mesmas condições de suporte de carga e reduzir diretamente o peso morto da estrutura. Por exemplo, uma viga de suporte foi originalmente projetada para usar aço Q235 com espessura de 20 mm. Depois de usar o aço Q355, a espessura pode ser reduzida para 16 mm, o peso é reduzido em 20% e a capacidade de carga não é afetada.
Distribuição diferenciada de materiais: De acordo com as características de tensão de cada parte da estrutura, materiais de alta resistência são utilizados em áreas de alta tensão e materiais comuns são utilizados em áreas de baixa tensão para conseguir “bom aço é usado na lâmina”. Por exemplo, aço de alta resistência é usado nas partes concentradas de tensão da base do equipamento, enquanto o aço carbono comum é usado na parte de suporte auxiliar, o que pode não apenas garantir a resistência geral, mas também controlar o custo e o peso.
Exploração de novos materiais: Em cenários com requisitos de leveza extremamente elevados (como estruturas de aço para equipamentos móveis), ligas de alumínio ou materiais compósitos (como materiais compósitos à base de resina reforçados com fibra de carbono) podem ser usados em peças não estruturais para formar uma estrutura híbrida com aço. No entanto, deve-se prestar atenção aos métodos de conexão e compatibilidade dos diferentes materiais para evitar falhas estruturais devido à corrosão eletroquímica ou incompatibilidade de propriedades mecânicas.
2. Otimização topológica da forma estrutural: tornando a transmissão de força mais “eficiente”
A otimização topológica consiste em encontrar a forma ideal de distribuição dos materiais de acordo com as cargas e restrições em um determinado espaço de projeto por meio de algoritmos matemáticos, de modo a conseguir "remover a escória e reter a essência", e garantir a capacidade de carga e ao mesmo tempo reduzir o peso.
Remova materiais redundantes: Use software de análise de elementos finitos (FEA) para simular o estado de tensão da estrutura, identificar as “áreas redundantes” com menor tensão e cortá-las. Por exemplo, o projeto tradicional de colunas de equipamentos é principalmente uma estrutura sólida. Após otimização topológica, pode ser projetado como treliça oca ou estrutura de parede fina com nervuras de reforço, retendo material suficiente no ponto de concentração de tensão, reduzindo o material na área sem tensão, reduzindo o peso em mais de 30% e melhorando a rigidez.
Referência à estrutura biônica: Estruturas biológicas na natureza (como favos de mel e ossos de pássaros) possuem as características de "leve e de alta resistência", e seus princípios podem ser aplicados ao projeto de estruturas de aço. Por exemplo, o painel da plataforma do equipamento é projetado como uma estrutura em sanduíche em favo de mel, e a camada central usa aço de paredes finas, o que não apenas reduz o peso, mas também melhora a capacidade de carga geral através do efeito de carga dispersa da estrutura em favo de mel.
Otimização da forma da seção transversal: A forma geométrica da seção transversal do componente tem um impacto significativo na capacidade de carga. Sob a mesma área de seção transversal, os momentos de inércia e o módulo de seção das seções em forma de I, em forma de caixa e circulares são maiores, e a resistência à flexão e à torção é melhor. Por exemplo, o eixo de transmissão usa uma seção de tubo circular oco em vez de um aço redondo sólido, e a resistência à torção é basicamente a mesma quando o peso é reduzido em 50%; a viga transversal usa uma seção em forma de I em vez de uma seção retangular, e a capacidade de carga de flexão pode ser aumentada em 40% sob o mesmo peso morto.
3. Otimização dos métodos de conexão: Reduza a "carga extra" e melhore a rigidez geral
O nó de ligação é o elo mais fraco da estrutura de aço. Um método de conexão irracional aumentará o peso, reduzirá a rigidez geral e até causará concentração de tensão. A otimização do projeto da conexão precisa levar em consideração resistência, leveza e viabilidade de construção.
Otimização de conexões soldadas: Utilize soldas contínuas em vez de soldas intermitentes para reduzir o comprimento total da solda e garantir a resistência da conexão; para conexões de placas espessas, use soldas em ranhura em vez de soldas em ângulo para reduzir o volume da solda e a zona afetada pelo calor e reduzir a tensão adicional causada pela deformação da soldagem. Além disso, a posição das soldas é otimizada através da análise de elementos finitos para evitar a fixação das soldas em pontos de concentração de tensão e melhorar a confiabilidade do nó.
Design refinado de conexões de parafusos: As especificações e a quantidade dos parafusos são calculadas com precisão de acordo com o tamanho da força para evitar o uso cego de especificações grandes ou muitos parafusos. Por exemplo, a conexão flangeada de um determinado equipamento foi originalmente projetada para utilizar 12 parafusos M20. Após análise de força, foi ajustado para 8 parafusos M18, o que além de atender aos requisitos de resistência, reduziu o consumo de material de parafusos e flanges.
Processo de moldagem integrado: Para componentes complexos, processos gerais de dobra, corte a laser e blanking são usados para reduzir o número de emendas. Por exemplo, se a estrutura do equipamento for emendada por múltiplas placas de aço, o peso das soldas e conectores aumentará. No entanto, dobrando toda a placa de aço no corpo da estrutura por meio de uma grande dobradeira, 70% dos pontos de emenda podem ser reduzidos, o peso pode ser reduzido em 15% e a rigidez geral pode ser significativamente melhorada.
4. Fortalecimento da rigidez e estabilidade: Evite "instabilidade devido à leveza"
O projeto leve deve basear-se na garantia de rigidez e estabilidade estrutural, caso contrário a capacidade de suporte pode falhar devido a deformação ou instabilidade excessiva.
Arranjo razoável de nervuras de reforço: As nervuras de reforço (como nervuras em forma de U e L) são colocadas na superfície de componentes de paredes finas para melhorar a rigidez local, alterando o momento de inércia da seção. Por exemplo, a carcaça de chapa fina do equipamento é fácil de deformar quando submetida a carga uniforme. Depois de adicionar nervuras de reforço longitudinais e transversais ao longo da direção da força, a rigidez pode ser aumentada em mais de 50% quando o consumo de material aumenta em 5%.
Verificação e ajuste de estabilidade: Para hastes delgadas, componentes de paredes finas e outros componentes propensos à instabilidade, sua estabilidade precisa ser verificada pela fórmula de Euler. Se necessário, é adicionado suporte lateral ou ajustado o formato da seção transversal (como mudar a seção retangular para uma seção em forma de I) para aumentar a carga de instabilidade crítica sem adicionar muito peso.
Aplicação razoável de pré-carga: Para componentes de suporte de carga conectados por parafuso, a pré-carga apropriada é aplicada para fazer com que o conector se encaixe perfeitamente, reduzir a deformação relativa durante o trabalho e melhorar a rigidez geral. Por exemplo, os parafusos de conexão entre o assento do rolamento e a base do equipamento podem aumentar a rigidez da superfície da junta em 20% ~ 30% após a aplicação da pré-carga.
5. Combinação de simulação e experimento: use dados para “acompanhar” o efeito de otimização
A otimização estrutural não pode depender apenas da experiência, mas precisa ser verificada através de análises de simulação e testes físicos para garantir a confiabilidade do esquema de projeto.
Análise de simulação de elementos finitos: Na fase de projeto, ANSYS, ABAQUS e outros softwares são usados para estabelecer um modelo tridimensional para simular a distribuição de tensões, deformação e vida em fadiga sob diferentes cargas e condições de trabalho. Os parâmetros estruturais (como espessura da parede, posição da placa de nervura e tamanho da seção transversal) são ajustados através de múltiplas iterações até que o ponto de equilíbrio entre "leve" e "alta resistência" seja encontrado. Por exemplo, o braço rotativo de um robô de soldagem reduziu seu peso em 25% e sua tensão máxima em 10% após 5 rodadas de otimização de simulação, o que atende totalmente aos requisitos de uso.
Verificação de teste físico: Teste de carga estática, teste de carga dinâmica e teste de fadiga são realizados no protótipo otimizado para verificar sua real capacidade de carga e durabilidade. Por exemplo, a viga de suporte otimizada é carregada e testada por uma máquina de teste hidráulico, e sua carga de escoamento e carga limite são registradas para garantir que não seja inferior ao padrão de projeto; a carga dinâmica durante a operação do equipamento é simulada pelo teste de mesa vibratória para verificar se a estrutura ressoa ou se deforma excessivamente.
Mecanismo de melhoria iterativo: Feedback de dados de teste para o modelo de simulação, modificação de parâmetros (como propriedades do material, condições de contorno) e otimização adicional do projeto. Por exemplo, se a deformação real de um componente for maior que o resultado da simulação durante o teste, é necessário verificar novamente se as restrições do modelo são consistentes com a situação real e ajustar o projeto estrutural.
6. Colaboração entre processo e design: Torne o “aterrissamento” do design mais eficiente
A otimização estrutural precisa considerar a viabilidade do processo de fabricação, caso contrário, mesmo o melhor projeto será difícil de alcançar. Os fabricantes precisam combinar as capacidades dos seus próprios equipamentos e características do processo para incorporar os requisitos do processo na fase de projeto.

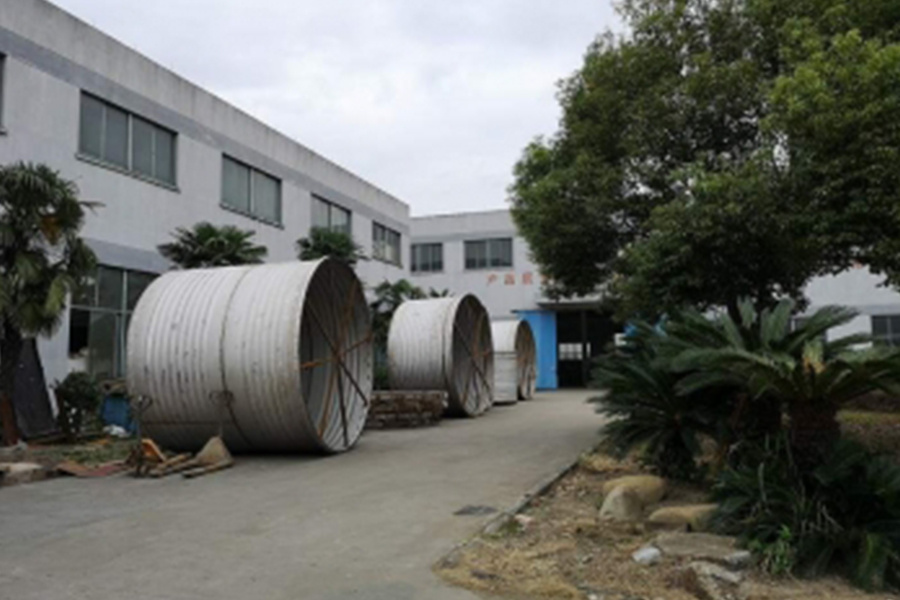

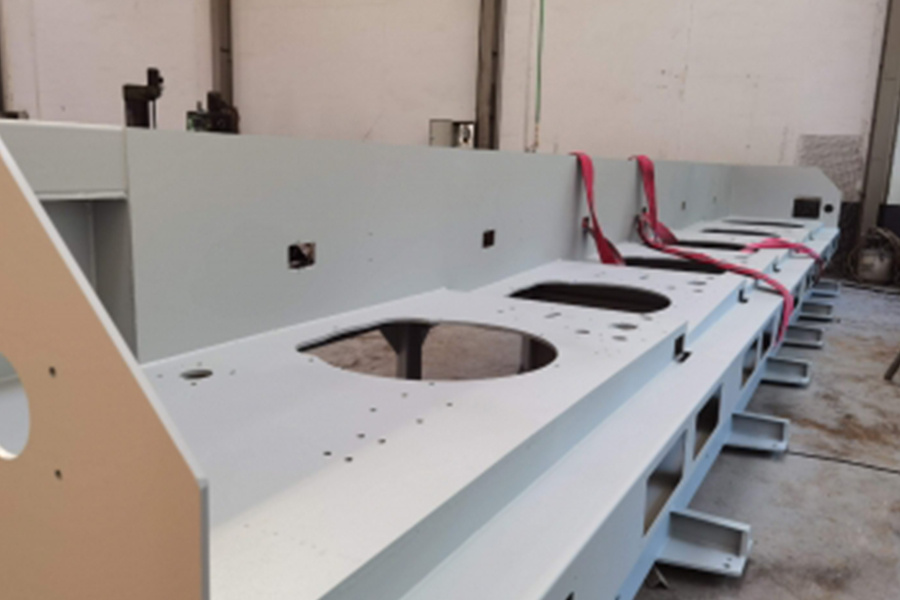

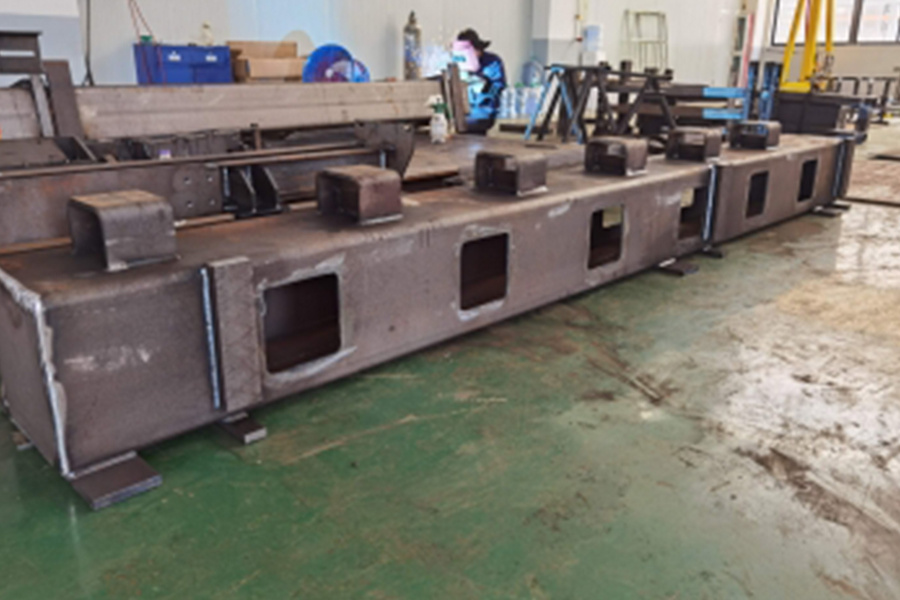

Por exemplo, Jiaxing Dingshi Machinery Manufacturing Co., Ltd pode apoiar o processamento e fabricação de estruturas complexas com equipamentos avançados, como 15.000 metros quadrados de espaço de produção interno, centro de processamento de pórtico grande de 6 metros × 3,5 metros e máquina de corte de chapa a laser de 30 kW. Seus 20 projetistas técnicos profissionais têm fortes capacidades de conversão de projetos de desenhos e podem converter com precisão o projeto estrutural otimizado em desenhos de processos produzíveis, garantindo que a otimização da topologia, a seleção de materiais e outras soluções sejam implementadas na produção real - como o uso de uma máquina de dobra de 600 toneladas para obter moldagem integrada de grandes componentes de paredes finas e reduzir a emenda; através de 50 equipamentos de soldagem de vários tipos e das excelentes habilidades de 60 soldadores certificados, a resistência e a precisão de soldas complexas são garantidas, fornecendo suporte confiável ao processo para otimização estrutural.
