Processo de inspeção de qualidade de estrutura de aço de equipamentos: controle abrangente desde matérias-primas até produtos acabados
Na indústria de fabricação de estruturas metálicas, uma rigorosa inspeção de qualidade é crucial para garantir a segurança e durabilidade do produto. Como profissional Fabricante de estrutura de aço para equipamentos na China, Fabricação de máquinas Jiaxing Dingshi Co., Ltd fornece produtos de estrutura de aço de alto padrão por meio de equipamentos avançados e um sistema robusto de controle de qualidade. Abaixo está nosso processo de inspeção de qualidade de ponta a ponta:
1. Inspeção de matéria-prima
- Verificação de entrada de material de aço : Verifique os certificados de materiais (por exemplo, Q235B, Q355B) e inspecione a composição química, propriedades mecânicas e tolerâncias dimensionais.
- Inspeção de qualidade de superfície : Certifique-se de que não há rachaduras, ferrugem ou defeitos de delaminação.
- Novo teste de terceiros (se necessário) : Realize testes de laboratório para parâmetros críticos (por exemplo, resistência à tração, resistência ao impacto).
2. Inspeção de corte e conformação
- Precisão de corte a laser : Usando máquinas de corte de placas a laser de 30 kW e de corte de tubos a laser de 20 kW para garantir que as dimensões de corte atendam à tolerância de ± 0,5 mm.
- Inspeção de Dobra e Rolamento : Após a conformação com uma prensa dobradeira de 600 toneladas, verifique a curvatura, os ângulos e a retilineidade usando instrumentos de medição 3D.
3. Controle de qualidade de soldagem
- Qualificação de Soldador : Todos os soldadores são certificados (por exemplo, AWS, EN 287).
- Inspeção de solda :
- Teste Visual (VT) : Verifique se há defeitos na superfície, como porosidade e cortes inferiores.
- Teste Ultrassônico (UT) / Teste de Partículas Magnéticas (MT) : Detecte falhas internas em soldas críticas de suporte de carga.
4. Usinagem e Verificação Dimensional
- Precisão do centro de usinagem : Centros de usinagem de pórtico de 4m/6m e centros de usinagem verticais garantem que as posições dos furos e o nivelamento atendam aos requisitos.
- Medição CMM : Digitalização dimensional completa de componentes complexos em comparação com desenhos 3D.
5. Tratamento de superfície e inspeção de revestimento
- Jateamento de areia/jateamento (grau Sa2.5) : Remova a carepa de laminação usando uma máquina de jateamento de 30m para obter rugosidade superficial (40-70μm).
- Teste de adesão de revestimento : Teste de corte transversal realizado após pintura em cabine de pintura de 300m² e sala de cura de 70m².
6. Inspeção Final e Entrega

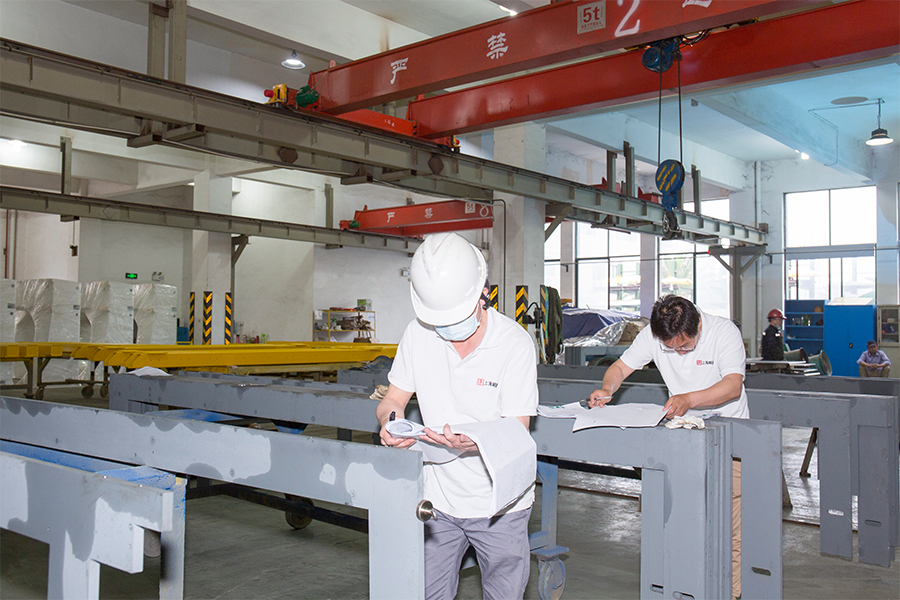

- Verificação dimensional completa : Verifique as interfaces de montagem, furos de parafusos e outras dimensões críticas.
- Teste de carga (se aplicável) : Simule condições reais de trabalho para validação de resistência estrutural.
- Documentação : Fornecer relatórios de materiais, registros de inspeção e certificados (por exemplo, ISO 3834, EN 1090).
Máquinas Dingshi , apoiado por 25 milhões de RMB em ativos fixos e um rigoroso sistema de controle de qualidade, garante que todos os produtos de estrutura de aço cumpram os padrões internacionais (por exemplo, AISC, DIN, GB), apoiando a execução segura e eficiente do projeto. Contate-nos para soluções de inspeção personalizadas!
Impacto do tratamento superficial de estruturas de aço (jateamento/pintura) na durabilidade
Como fabricante especializado de estruturas de aço para equipamentos na China, a Jiaxing Dingshi Machinery Manufacturing Co., Ltd compreende perfeitamente o impacto crítico dos processos de tratamento de superfície na durabilidade das estruturas de aço. Com nossa unidade de produção de 15.000 m² e mais de 25 milhões de RMB em investimento em ativos fixos, estabelecemos uma linha completa de produção de tratamento de superfície, incluindo uma máquina de jateamento de 30 m², cabine de pintura de 300 m² e sala de cura de 70 m², garantindo desempenho anticorrosivo ideal para cada produto de estrutura de aço.
Tratamento com jato de areia: a primeira linha de defesa para durabilidade
Nossa máquina de jateamento de 30 m atinge limpeza de superfície de grau Sa2.5, o que é crucial para a adesão do revestimento. Através do impacto de granalha de aço de alta velocidade, podemos:
- Remova completamente carepa, ferrugem e impurezas das superfícies de aço
- Crie rugosidade superficial ideal de 40-70μm
- Melhora significativamente a ligação mecânica entre o revestimento e o substrato
Processo de pintura: Sistema de proteção multicamadas
Em nossa moderna cabine de pintura de 300 m², empregamos um sistema de revestimento científico:
- Primer: Primer epóxi rico em zinco para proteção catódica
- Revestimento intermediário: Epóxi micáceo de óxido de ferro para maior proteção de barreira
- Acabamento: Acabamento em poliuretano para resistência aos raios UV
Processo de cura: garantindo o desempenho do revestimento
A sala de cura dedicada de 70 m² oferece:
- Ambiente de cura com temperatura e umidade constantes
- Reticulação completa e cura de revestimentos
- Propriedades mecânicas ideais e estabilidade química
Verificação de Qualidade
Garantimos a qualidade da pintura através de múltiplos testes:
- Teste de adesão de corte transversal (atingindo ISO Classe 1)
- Medição de espessura de filme seco (em conformidade com ISO 19840)
- Teste de névoa salina (1000 horas)
Desempenho prático de aplicação
Nosso processo de tratamento de superfície foi aplicado com sucesso em:
- Estruturas de aço da plataforma offshore (resistentes à corrosão por névoa salina)
- Equipamento químico (resistente a meios químicos)
- Estruturas de aço para edifícios externos (resistentes a UV)
Jiaxing Dingshi Machinery Manufacturing Co., Ltd garante excelente durabilidade de produtos de estrutura de aço em ambientes agressivos através de nosso sistema abrangente de tratamento de superfície, fornecendo aos clientes soluções de estrutura de aço de longa vida e baixa manutenção. Otimizamos continuamente os parâmetros do processo e acompanhamos os desenvolvimentos internacionais de tecnologia anticorrosão para criar maior valor para nossos clientes.
